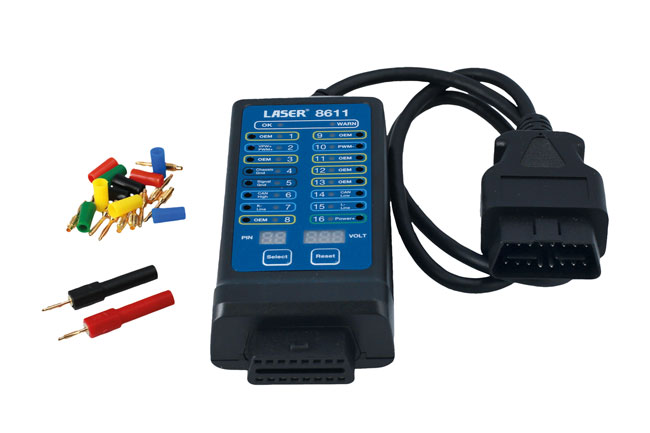

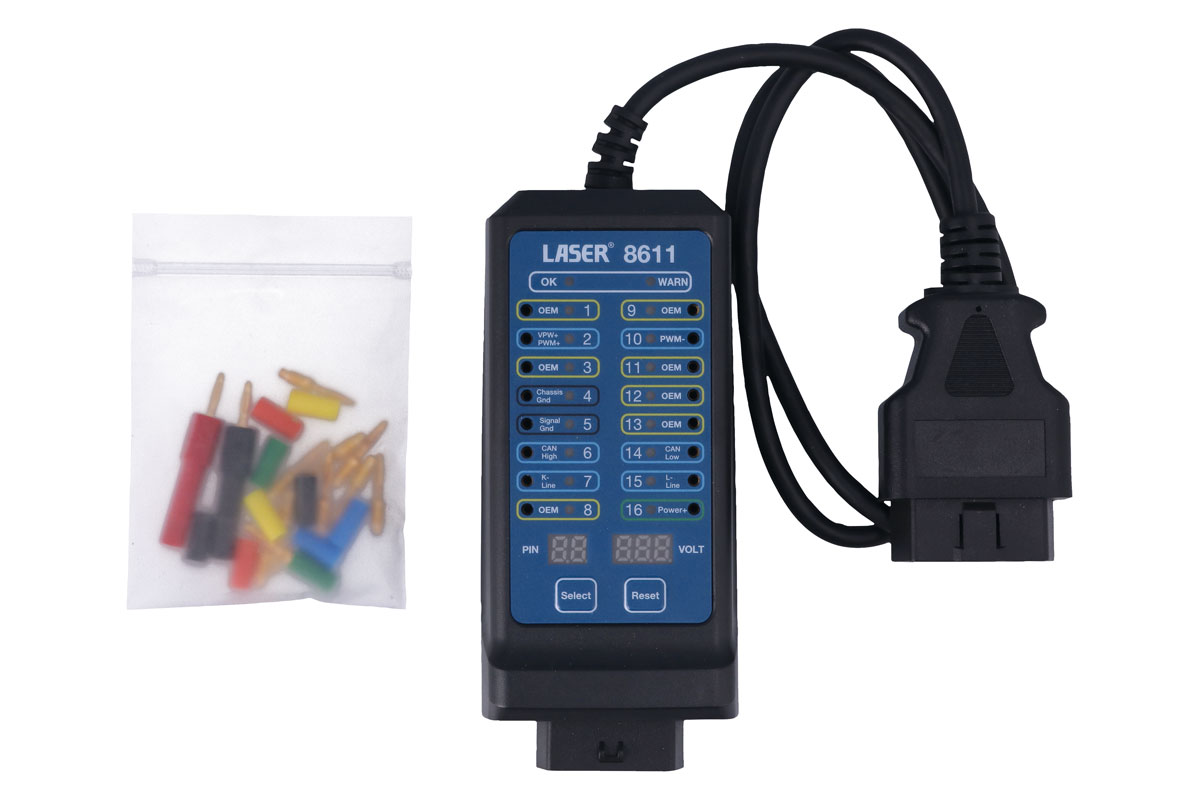

8611 OBD Breakout Box & Signal Detector

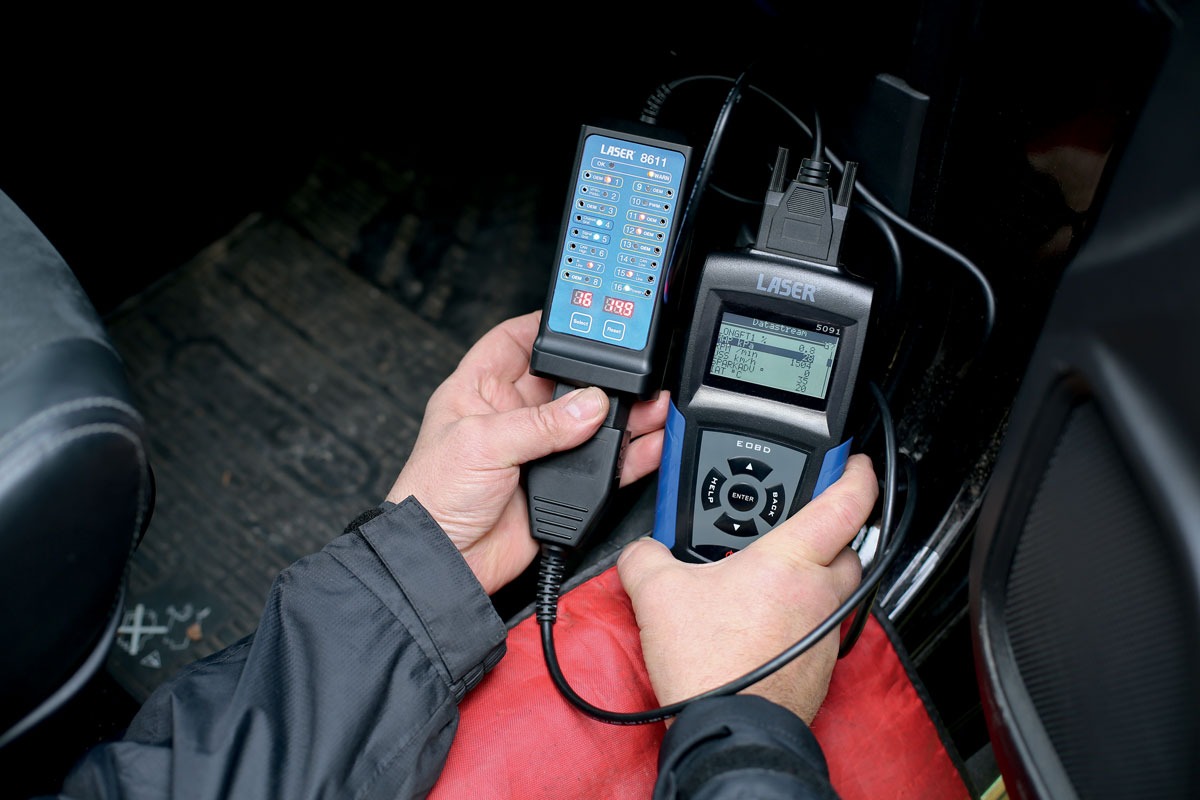

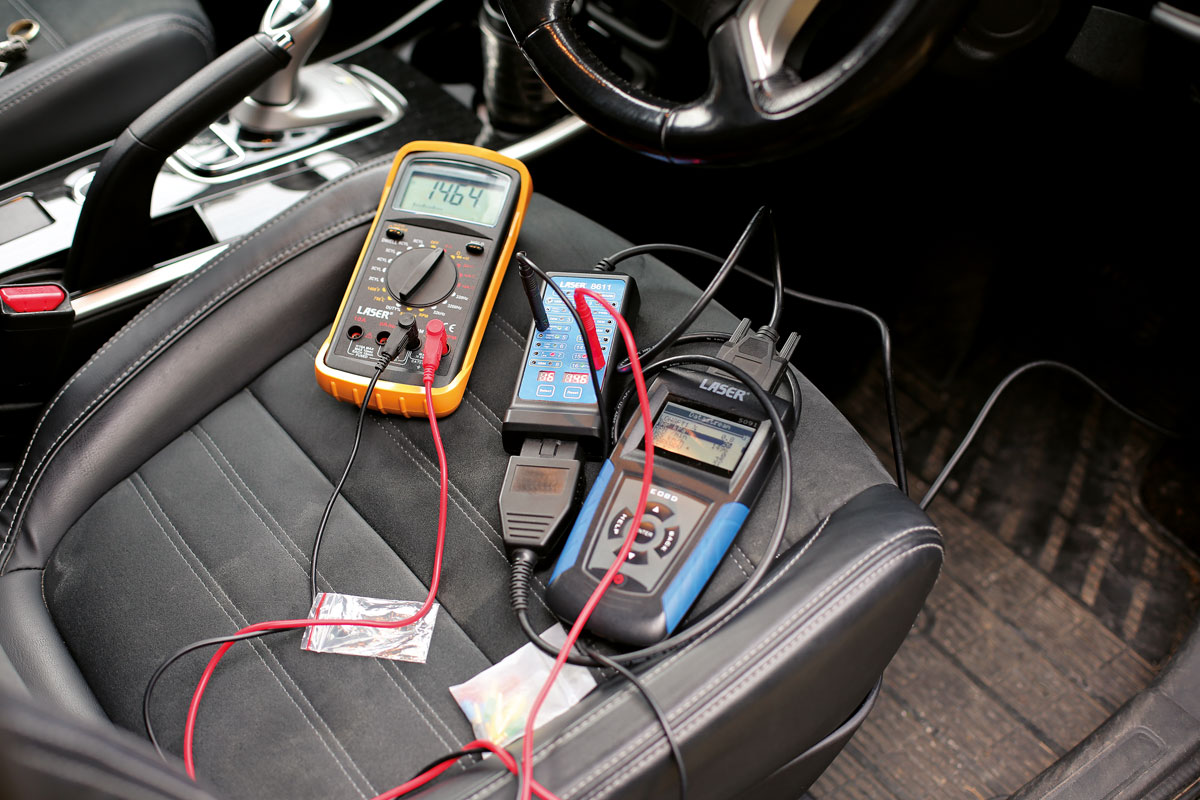

A vehicle OBD (On Board Diagnostic) socket protocol signal identifier and break out box designed to be used in series with OBDII/EOBDII diagnostic equipment. The Laser 8611 allows the technician to test the signal data via an oscilloscope or multimeter whilst also accessing the vehicles on-board diagnostic data using the 16 pin OBD socket on the breakout box. This box also features a digital readout that allows the user to switch between the pins to identify whether the pins are live or earth and what type of voltage they carry.

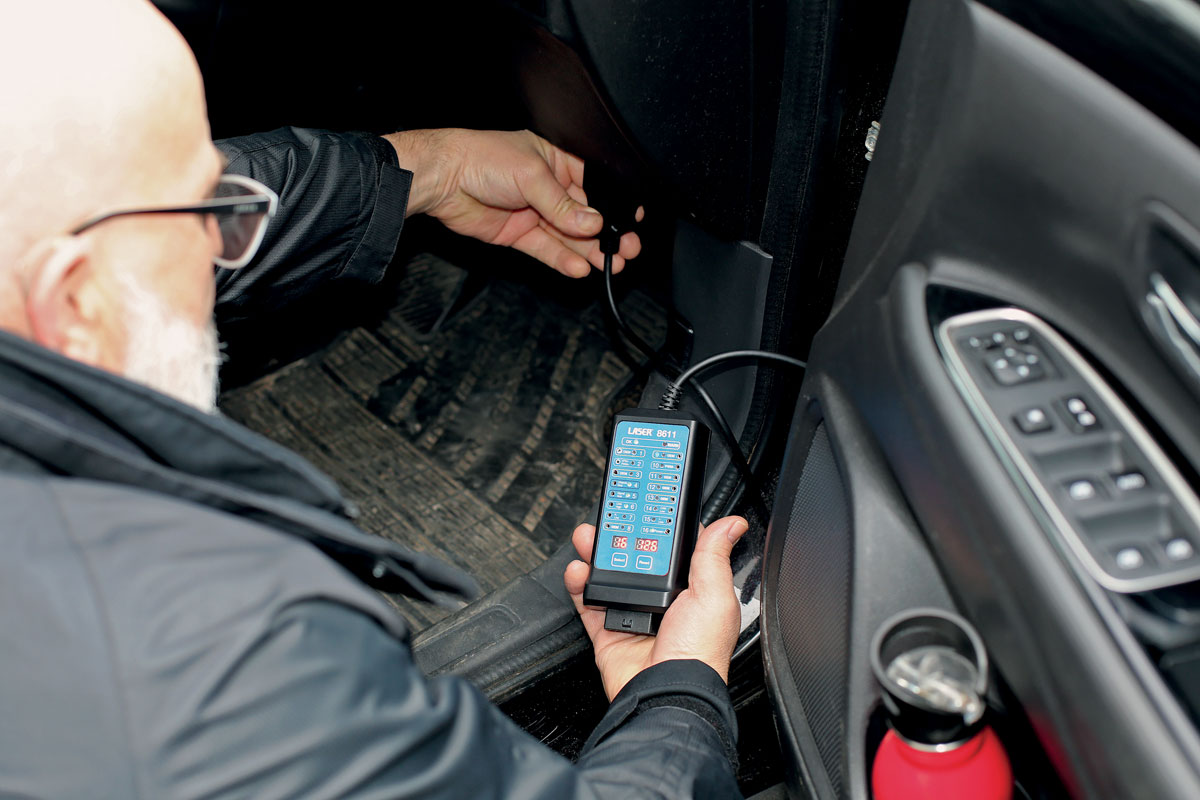

- Compatible with 12 & 24V systems; plugs directly into the vehicles OBD socket.

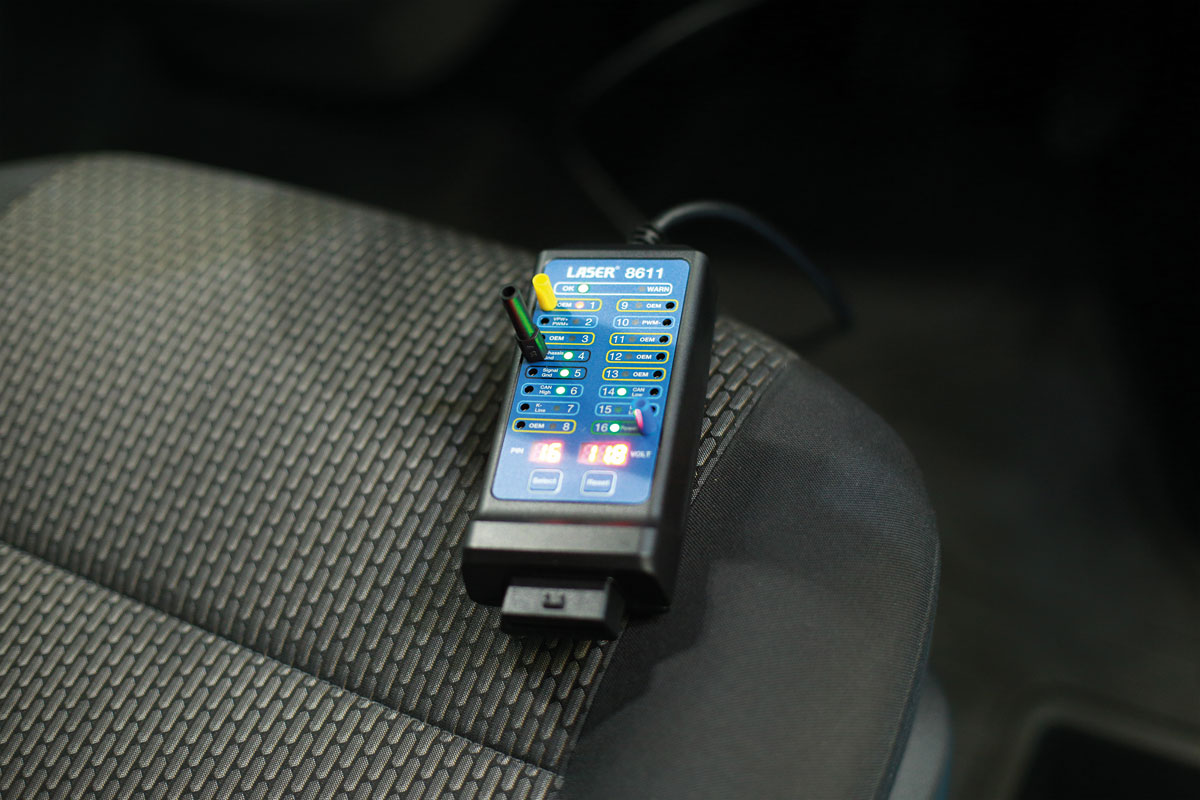

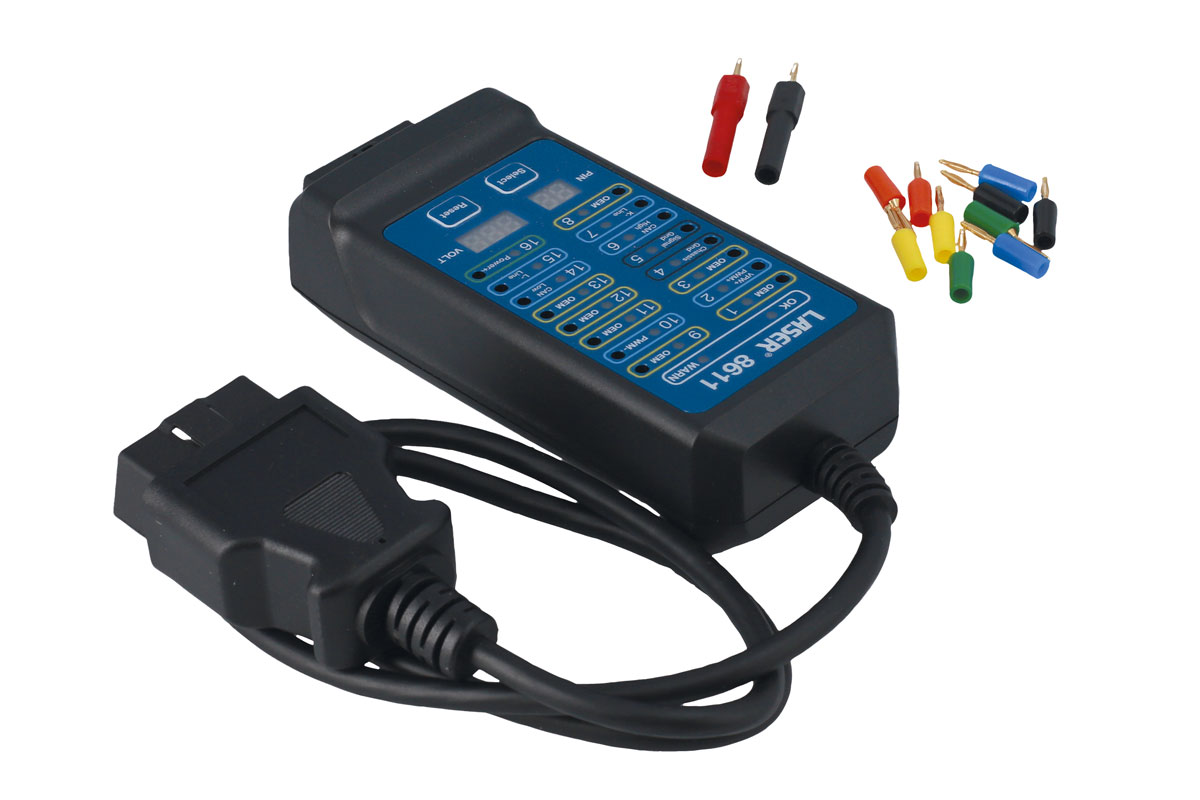

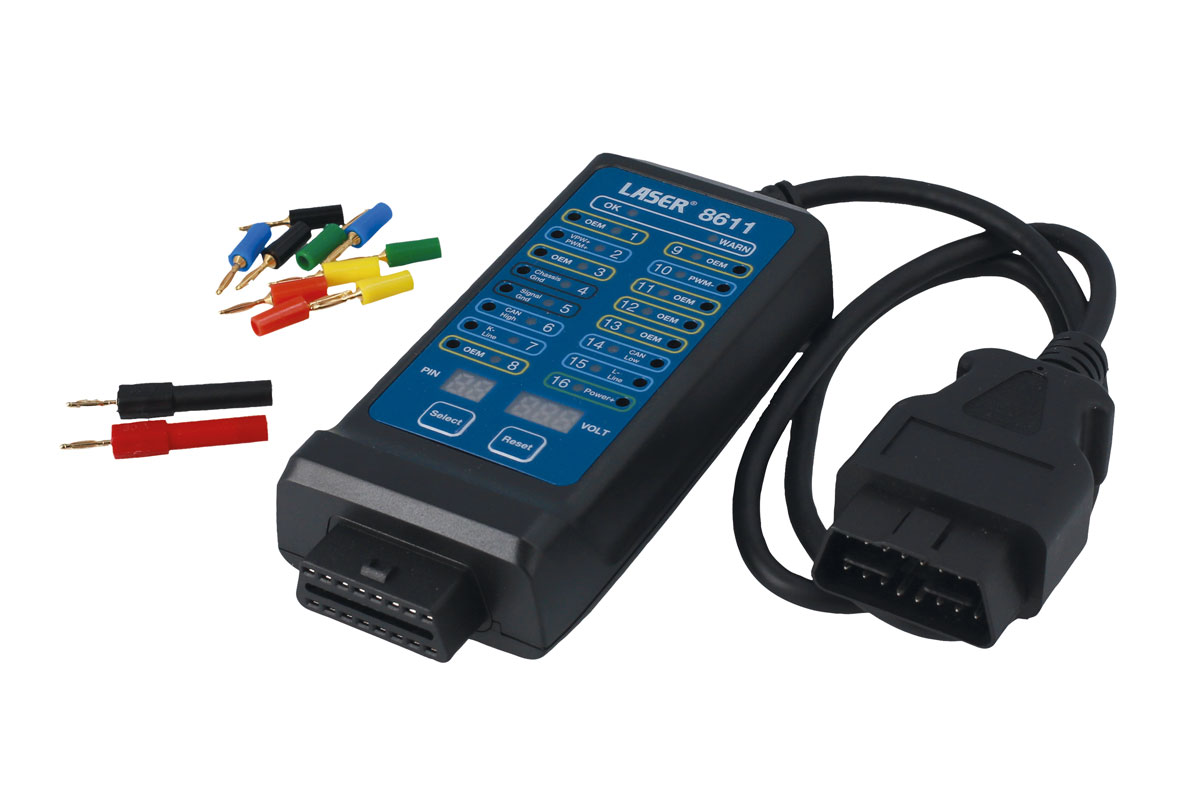

- Can be used with meter probes or 2mm & 4mm banana probes - adaptors included.
- Selectable pin voltage digital indicator. Pin 16 is fused to protect diagnostic equipment from vehicle wiring errors.

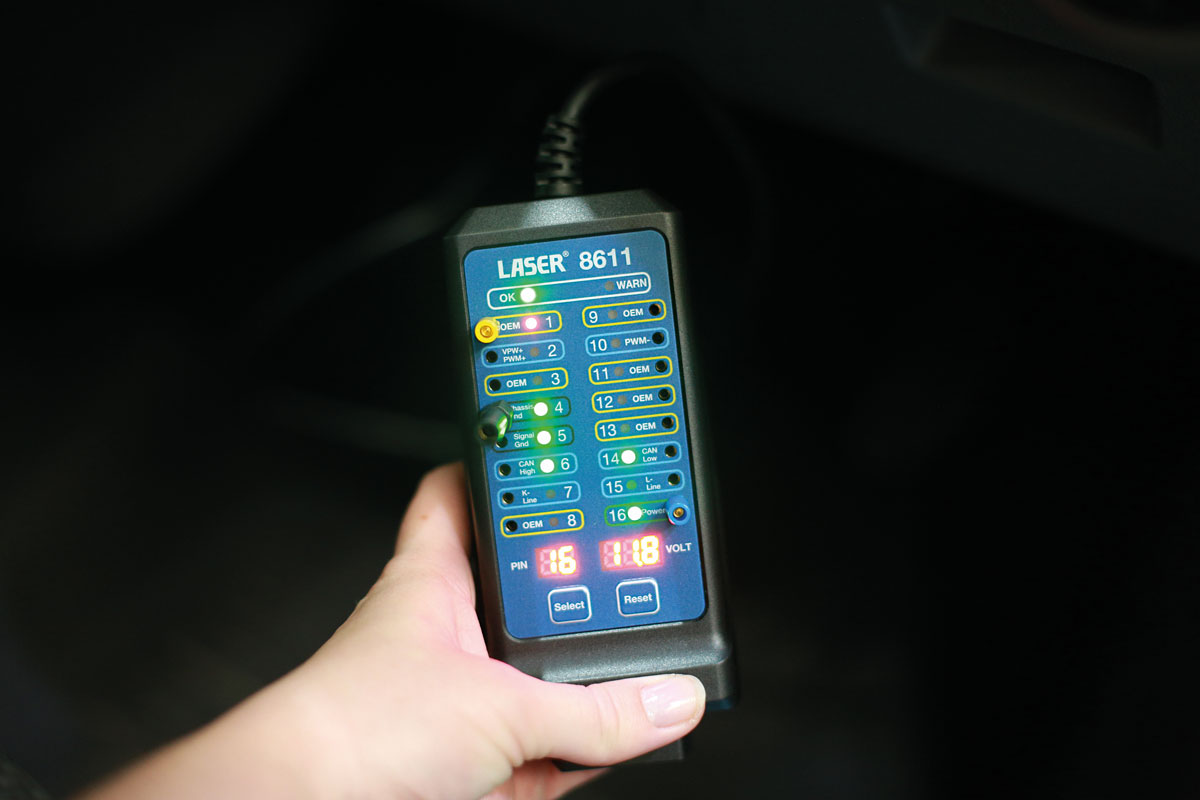

- Protocol indicator lights on appropriate pins - Pin 6 = CAN H, Pin 14 = CAN L, Pin 2=VPW+, PWM+, Pin 10 PWM-, Pin 7 K_LINE & Pin 15 L_LINE.
- Instruction manual included.
TSP: £142.24 ex VAT £170.69 inc VAT
Borddiagnose-Protokollsignalidentifizierer und Breakout-Box für die Verwendung in Reihe mit ODBII-Diagnosegeräten. Mit dem Laser 8611 kann der Techniker die Signaldaten mit einem Oszilloskop oder Multimeter prüfen und gleichzeitig über die 16-polige OBD-Buchse der Breakout-Box auf die Borddiagnosedaten des Fahrzeugs zugreifen. Die Breakout-Box verfügt außerdem über eine digitale Anzeige, mit der der Benutzer zwischen den Pins umschalten und feststellen kann, ob die Pins unter Spannung stehen oder Masseverbindung haben und welche Art von Spannung sie führen.
- Kompatibel mit 12- und 24-Volt-Systemen. Zum direkten Anschluss an die OBD-Buchse des Fahrzeugs.
- Kann mit Messprüfspitzen sowie 2- und 4-mm-Bananen-Prüfspitzen verwendet werden, Adapter im Lieferumfang enthalten.
- Wählbare Spannungs-Digitalanzeige für die Pins. Pin 16 abgesichert, um Diagnosegeräte vor Fehlern in der Fahrzeugverkabelung zu schützen.
- Protokollanzeigeleuchten an den entsprechenden Pins - Pin 6 = CAN H, Pin 14 = CANL, Pin 2 = VPW+, PWM+, Pin 10 PWM-, Pin 7 K_LINE, Pin 15 L_LINE.
- Mit Bedienungsanleitung.
TSP: £142.24 ex VAT £170.69 inc VAT
Identificateur de signal de protocole de prise de diagnostic embarqué et boîtier de dérivation conçus pour être utilisés en série avec un équipement de diagnostic ODBII. Le Laser 8611 permet au technicien de tester les données du signal à l'aide d'un oscilloscope ou d'un multimètre tout en accédant aux données de diagnostic embarqué du véhicule à l'aide de la prise OBD 16 broches du boîtier de dérivation. Le boîtier de dérivation comporte également un affichage numérique qui permet à l'utilisateur de passer d'une broche à l'autre et d'identifier les broches sous tension ou à la terre, ainsi que le type de tension transportée.
- Compatible avec les systèmes 12 et 24 volts. Se branche directement sur la prise OBD du véhicule.
- Peut être utilisé avec les sondes de multimètre et les sondes de type banane 2 mm et 4 mm. Adaptateurs inclus.
- Indicateur numérique de tension de broche sélectionnable. La broche 16 est protégée par un fusible pour protéger l'équipement de diagnostic des erreurs de câblage du véhicule.
- Indicateurs lumineux du protocole sur les broches appropriées - Broche 6 = CAN H, Broche, 14 = CANL, Broche 2 = VPW+, PWM+, Broche 10 PWM-, Broche 7 K_LINE, Broche 15 L_LINE.
- Instructions incluses.
TSP: £142.24 ex VAT £170.69 inc VAT
BOB-kast en signaaldetector OBD
- Een socket protocol signal identifier voor het diagnostisch boordsysteem (On Board Diagnostic) van een auto en break-out box ontworpen voor gebruik in series met OBDII/EOBDII diagnostische apparatuur. Met de Laser 8611 kan de technicus de signaalgegevens testen via een oscilloscoop of multimeter, terwijl hij ook toegang heeft tot de diagnostische gegevens van auto's via de 16-pens OBD-aansluiting op de break-out box. Deze box heeft ook een digitale uitlezing waarmee de gebruiker kan schakelen tussen de pennen om te zien of de pennen onder spanning staan of geaard zijn en welke spanning erop staat.
- Compatibel met 12 & 24V-systemen; rechtstreeks aan te sluiten op de OBD-aansluiting van de auto.
- Kan gebruikt worden met metersondes of 2mm en 4mm banaansondes - adapters meegeleverd.
- Selecteerbare digitale indicator voor penspanning. Pen 16 is gezekerd om diagnostische apparatuur te beschermen tegen bedradingsfouten in de auto.
- Protocolindicatorlampjes op de juiste pennen - Pen 6 = CAN H, Pen 14 = CAN L, Pen 2=VPW+, PWM+, Pen 10 PWM-, Pen 7 K_LINE & Pen 15 L_LINE.
TSP: £142.24 ex VAT £170.69 inc VAT
